Antena yagui 5 elementos para experimentación en 28.5 Mhz, banda de 10 mts.
La antena yagui 105YRN es un modelo para la banda de10 mts. y trajaja en las frecuencias sercanas a los 28.5 mhz. Con ella podrás lograr buenos comunicados desde tu estación fija con otra móvil o fija usando un rotor. La puedes instalar en polarizaciòn horizontal o vertical.
Ahora bien antes de usarla asegurate de ajustar la abrazadera que une el elemento excitado con el gamma mach, para ponerla a un mínimo de R.O.E. (Relaciòn de Ondas estacionarias ) de acuerdo a la frecuencia en 10mts. que quieras usar.

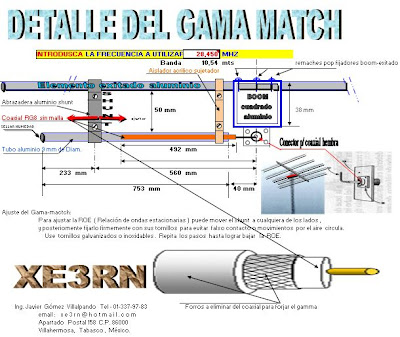

El gamma match: Se fabricará con un tubo de aluminio de 1/2" y dentro del miso se introducirá un pedazo de coaxial RG8 de 75 cm., al cual se le eliminará el forro y la malla quedando únicamente el forro que protege al cable del centro para producir un aislamiento entre el tubo de aluminio y el cable que va soldado al conector previamente fijado en el boom de la antena direccional , cerca del elemento excitado respetando las longitudes y detalles que a continuación menciono para ajustar la ROE (relación de ondas estacionarias). La separación entre el gamma y el elemento excitado es de 5 cm.
El diámetro de los elementos va ir disminuyendo de 5/8" A 1/2" en partes iguales
Ahora bien antes de usarla asegurate de ajustar la abrazadera que une el elemento excitado con el gamma mach, para ponerla a un mínimo de R.O.E. (Relaciòn de Ondas estacionarias ) de acuerdo a la frecuencia en 10mts. que quieras usar.
El gamma match: Se fabricará con un tubo de aluminio de 1/2" y dentro del miso se introducirá un pedazo de coaxial RG8 de 75 cm., al cual se le eliminará el forro y la malla quedando únicamente el forro que protege al cable del centro para producir un aislamiento entre el tubo de aluminio y el cable que va soldado al conector previamente fijado en el boom de la antena direccional , cerca del elemento excitado respetando las longitudes y detalles que a continuación menciono para ajustar la ROE (relación de ondas estacionarias). La separación entre el gamma y el elemento excitado es de 5 cm.
El diámetro de los elementos va ir disminuyendo de 5/8" A 1/2" en partes iguales

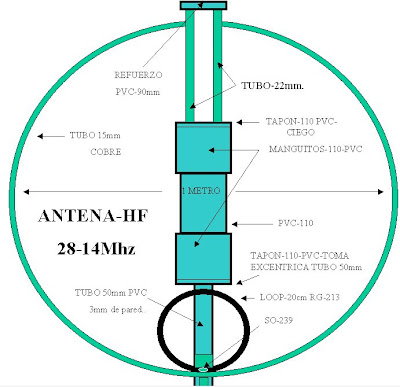

miércoles, 28 de enero de 2009
domingo, 25 de enero de 2009
sábado, 24 de enero de 2009
Antena Quad la "colorada" !! monobanda 28 MHZ.-4elementos
Elemento---Total Cuadro---Por Lado---Largo de cruz
Reflector----11,033 ---------2,758-------3,900
Exitado------10,768----------2,692-------3,807
Director-1---10,445----------2,611-------3,692
Director-2---10,400----------2,600-------3,676
Entre elementos 1,615
Reflector----11,033 ---------2,758-------3,900
Exitado------10,768----------2,692-------3,807
Director-1---10,445----------2,611-------3,692
Director-2---10,400----------2,600-------3,676
Entre elementos 1,615
viernes, 23 de enero de 2009
martes, 20 de enero de 2009
sábado, 17 de enero de 2009
jueves, 15 de enero de 2009
Antena Dipolo para 40 y 80 metros
Antena Dipolo para 40 y 80 metros
Esta antena dipolo para las bandas de 40 y 80 metros tiene un buen rendimiento y es sencilla de construir, por ello no debería dar problemas en su construcción. Los dípolos de media onda (y sus múltiplos impares) tienen en el punto de alimentación una impedancia, teórica de 75 ohmios que al ser parecida a la del transmisor (50 ohmios) nos permitirá su alimentación sin problemas sin tener que recurrir a adaptadores de impedancia, en el peor de los casos la R.O.E. debería estar a 1,5.
Si las ramas del dipolo se colocan en "V" invertida formando un angulo de 120 a 90 grados, su impedancia desciende acercándose hasta los 50 ohmios lo que parece ser ideal. No obstante se deforma ligeramente el lóbulo de radiación y al acercarse sus extremos al suelo u obstáculos adyacentes se empeora su rendimiento.
El calculo practico para el dipolo de 40 m. seria, eligiendo como frecuencia central los 7.050 Mhz:
L = 142,5/F L = 142,5/7,050 L = 20,21 m.
Esta será la longitud total del elemento radiante, pero como hay que alimentarlo en el centro, será necesario partirlo en dos, o sea cada rama tendrá:
l = L/2 l = 20,21/2 l = 10,105 m.
La realización practica consistirá colocar 10 metros en cada uno de los brazos y al final de cada uno dejaremos colgando unos 40 cm. de cable, este bigote lo usaremos para el ajuste.
A continuación de la bobina de carga, cada brazo se prolonga con 1,45 metros de cable, más 40 cm para su correspondiente bigote, de tal modo que todo el conjunto resonará en 80 metros
Las dos bobinas de carga se construyen bobinando 36 espiras juntas de hilo barnizado de 1,5 mm de diámetro sobre un tubo de PVC o similar de 75 mm de diámetro y unos 12 cm de longitud. La bobinas y las conexiones deben protegerse (silicona, cinta aislante, etc). para la bobina puede ser una buena solución la protección con tubo termoretráctil.
La separación entre las dos ramas no es critica y puede ser de unos 5 ó 10 cm. Pero generalmente vendrá determinada por el tipo de aislador central que se emplee.
El diámetro del cable a emplear no es critico ya que este solo afecta al ancho de banda, pero en bandas bajas su efecto es totalmente inapreciable, pero si que habrá de tenerse en cuenta la tracción mecánica que tendrá que soportar, para que las dilataciones sean lo menor posibles, 2,5 ó 4 mm2 será adecuado en instalaciones fijas, en portátiles o experimentales será suficiente 1,5 mm2 o incluso menos.
Para mantener las características de la antena dipolo, lo ideal seria alimentarla con cable paralelo de 75 ohmios y un acoplador a la salida del equipo, pero lo habitual es hacerlo con cable coaxial de 50 ohmios y colocarla en "V invertida" y formando los brazos en su unión un ángulo de unos 100 grados. En cualquier caso los primeros metros del cable de bajada deberán descender perpendicularmente a la antena.
En el punto de alimentación es conveniente (pero prescindible) colocar un balum de relación 1:1 porque hay que tener en cuenta que la antena dipolo es simétrica y el cable coaxial asimétrico lo que deformaría el lóbulo de radiación. El balum, también unifica las dos ramas del dipolo en corriente continua y baja frecuencia lo que nos protege un poco ante las descargas atmosféricas y por último amortigua ligeramente los efectos de la diferencia de impedancia entre la antena y la línea de alimentación. Un balum normal de aire o ferrita nos cubrirá perfectamente de 10 a 80 metros y uno toroidal de 6 a 160 metros.
El ajuste es muy sencillo y consiste en alargar o acortar los bigotes, no es necesario cortarlos, basta con enrollarlos sobre si mismos. Se empieza por 40 metros donde podemos conseguir un ajuste perfecto en toda la banda.
A continuación se ajustan los 80 metros, en esta banda y debido a los efectos negativos que produce la inclusión de las bobinas de carga, solo tendremos un ancho de banda de unos 100 Khz para una ROE de 1:1,5 asi que será preciso escoger en que parte de la banda centraremos el ajuste. Un acoplador de antenas puede ayudarnos a cargar perfectamente la antena en todo el ancho de banda.
Es conveniente (no imprescindible) hacer con el mismo cable coaxial dos bobinas de 4 ó 5 espiras de unos 20 ó 30 cm. de diámetro, una arriba, junto al balum o punto de alimentación de la antena y otra abajo junto al equipo.
ANTENA HELICOIDAL 7 Mhz. (40 m.)
ANTENA HELICOIDAL 7 Mhz. (40 m.)
Una buena solución cuando el espacio disponible es pequeño, es la Antena Helicoidadl, muy empleada en las antenas verticales para automóviles, consiste en enrollar todo el hilo de la antena en forma helicoiclal de paso variable.
Con este sistema se consigue una bobina a lo largo de toda la antena, pero con influencia menor en el punto dé alimentación y mayor a medida que nos acercamos al extremo.
En todos los casos, siempre se deja en la punta de la antena algún sistema que permita variar su longitud total con el fin de ajustarla exactamente a la frecuencia deseada.
Construcción
El elemento radiante se lo construirá sobre un tubo de PVC reforzado de 1 1/2" x 3 m. de longitud, el cual irá montado como muestra la figura sobre una placa de metal protegida contra la corrosión de aproximadamente 20 cm. x 30 cm. doblada en "L" dejando 20 cm en la parte superior donde va sujeto el tubo, y 10 cm. a 90º en la parte inferior que va fijada a la superficie que va montada la antena.
El tubo PVC, se lo fija a la placa con abrazaderas "U" de 1/4" de diámetro.
Sobre el tubo PVC se arrolla 20,8 m de alambre esmaltado o cable forrado tipo Tw para instalaciones electricas Nº 14, con un espaciado regular y que cubra toda la parte superior del tubo PVC a partir de la placa en la parte inferior.
Se debe cuidar que el arrollado sea firme para darle la suficiente fijación al alambre sobre el tubo.
Ahora en la punta dejaremos un pequeño látigo de alambre de aproximadamente 50 cm. y lo sujetaremos con una amarra o abrazadera plástica autofijada.
El largo del alambre arrollado debe ser un poco mas de la 1/2 longitud de onda de la frecuencia de trabajo.
Esta versión puede funcionar perfectamente en el patio de su casa, o incluso en la terraza pero con la condición de que esté conectado a una buena tierra.
Ahora, si la vamos a utilizar la antena elevada del piso con un mastil, entonces será necesario construirle cuatro o tres radiales fijados en la parte inferior de la antena.
Estos radiales son de construccion similar al elemento radiante solo que pueden ser de tubos de 1" por 2 m. de longitud. Sobre este tubo se arrollará 1/4 de longitud de onda más aproximadamente un 7 % del mismo alambre utilizado para el elemento radiante, aproximadamante para nuestro caso 11 metros.
Todos los terminales de los alambres de los radiales serán conectados a la placa metálica, es decir a tierra (artificial en este caso).
La placa de fijación cambia por una de 20 x 40 doblada en 90º como sugerimos anteriormente.
Calibración
Con ayuda de un medidor de ROE la calibraremos en la frecuencia central de trabajo, acortando poco a poco el látigo de la parte superior hasta obtener el mínimo ROE.
En el caso de usar radiales, estos pueden ser modificados en su ángulo para variar la impedancia de trabajo de la antena 50 o 75 ohmios.
Características
Esta antena como todas la verticales tiene un bajo ángulo de disparo, lo que la hace propicia para DX, su tamaño compacto la hace muy práctica, y tiene una ganancia en dB como una antena 1/4 de onda plano-tierra.
Al ser compacta, tiene un factor Q estrecho y por lo tanto un ancho de banda también pequeño, lo que no le permite trabajar con una baja ROE en toda la banda, además como todas las verticales tiene una recepción algo ruidosa.
Pero para los colegas amantes de la experimentación estoy seguro que les dará gratas horas de trabajo.
ANTENA FACIL Y EFICIENTE
Antenas - Radioafición - Cebeísmo Diexismo
_________________________________________________________________________________
ANTENA FACIL Y EFICIENTE
No se ría.......FUNCIONA.
Vertical Helicoidal para todas las bandas bajas de HF
*Apta para Transmisión y Monitoreo
*Factible de elaborar con materiales de desecho
-Dos tubos de pvc resistentes, longitud mínima 1,5 mts. ,diámetro aproximado
1 1/2" o inferior.
-41 mts. de alambre forrado de 1,5 mm.
-42 mts de alambre forrado delgado (cualquier diámetro, entre 1 y 0,5 mm)
-Conector, abrazaderas, mástil, etc.
ELABORACION
* Arrollar los 41 mts de alambre forrado en el caño principal irradiante cuidando
que las espiras queden configuradas con un espaciado más o menos regular.
Soldar en la cúspide a manera de cruz acostada elsombrerocapacitivo,consistente
en dos alambres entrecruzados de 1,5 mm de diámetro y de 35 cm de largo c/u.
* Arrollar los 21 mts. del alambre forrado delgado en cada uno de los radiales.
* Para evitar cambios en las configuraciones de arrollamiento, en ambos casos, fijar
los alambres a los tubos con amarras pláticas o con cintas adhesivas.
Versión Monobanda Banda 40 mts. Banda 20 mts.
Longuitud cable irradiante = 20,8 mts. 10,6 mts.
Longitud cable radiales = 11,0 mts. 5,9 mts.
AJUSTES
Versión Multibanda
En este caso será necesario la utilización de cualquier tipo de caja auxiliar de
sintonización de antena. Para el caso de su uso en la banda de 80 mts y cualquier
otra, seguir las intrucciones para la versión monobanda.
Versión Monobanda
* El largo del cable arrollado en el irradiante deberá corresponder siempre a una
longuitud aproximada de un poco más de 1/2 onda.
* Para ajustar la R.O.E a valores mínimos se deberá acortar o alargar el tramo
superior del cable irradiante (sombrero capacitivo), hasta lograr una lectura
adecuada de estacionarias. Optativamente se puede variar el ángulo de caída de
los radiales para así cambiar la impedancia.
* El largo de cable arrollado en los radiales deberá corresponder a un 7% mayor
que un 1/4 de onda, siéndo esta medida nunca crítica.
Comentarios:
Lo Malo : * Estrechez de factor Q * Necesidad de agregarle radiales extras si la
se sitúa a menos de 6 metros del suelo. * Recepción de ruido típico de las antenas verticales. * Discretos resultados de 21 a 30 MHz.
Lo Bueno: Bajo ángulo de disparo, especial para DX lejanos, (lobulación en
"8 gordo"). Tamaño compacto, lo que conlleva una mínima utilización de espacio. Ganancia en decibeles casi equivalente a la de una antena ground plane de 1/4 de onda, lo que hace atractivo su utilización en las bandas bajas.
